FIRST AE® アコースティック・エミッションのリーディングブランド

計測・分析・データ管理・ダッシュボード運用・クラウド連携

AEモニタリングに必要な機能をオールインワン、現場運用を最大化

計測・分析・データ管理
ダッシュボード運用・クラウド連携

AEモニタリングに必要な機能を
オールインワン、現場運用を最大化

複数台のエッジ端末での計測に対応、設備に合わせた分析可能なグラフの提供

計測データを外部へ送信するデータ中継機能、ダッシュボードによる状態把握も可能

AEモニタリングの運用を必要とする方はこちらのモデルをご検討ください

AEデータ計測・収集が主体のモニタリングにはこちらのモデルをご検討ください

複数台のエッジ端末での計測に対応

設備に合わせた分析可能なグラフの提供

計測データを外部へ送信するデータ中継機能

ダッシュボードによる状態把握も可能

AEモニタリングの運用を必要とする方は

こちらのモデルをご検討ください

希望小売価格 610,000(税抜)

税込 671,000

希望小売価格 283,000(税抜)

税込 311,300

希望小売価格 610,000(税抜)

税込 671,000

希望小売価格 283,000(税抜)

税込 311,300

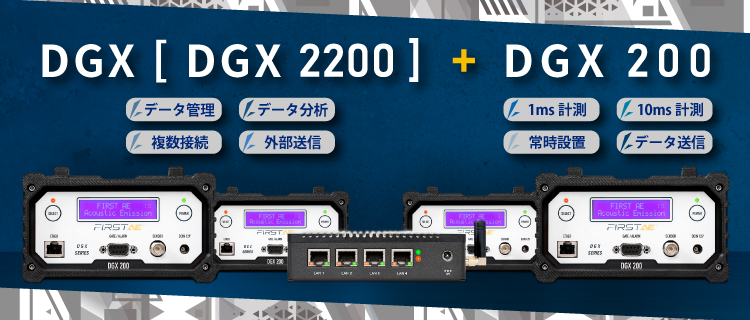

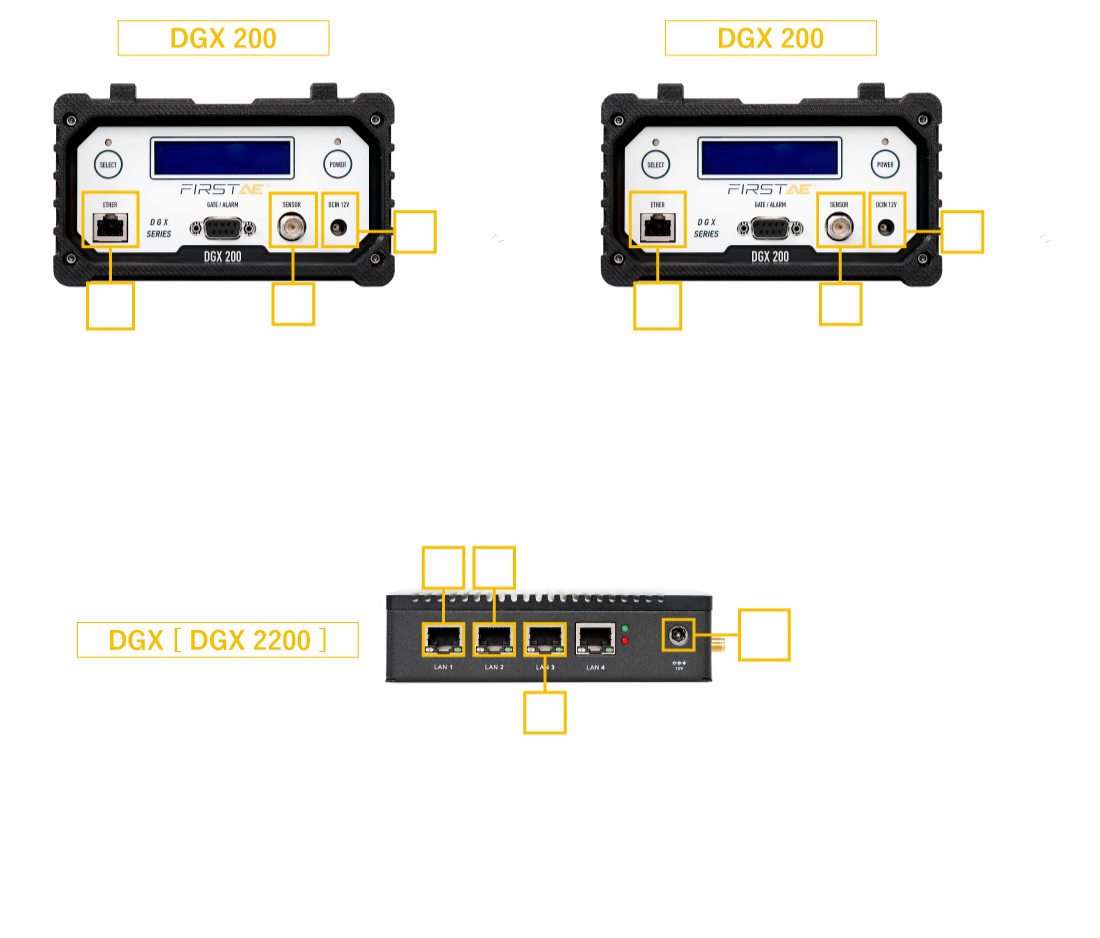

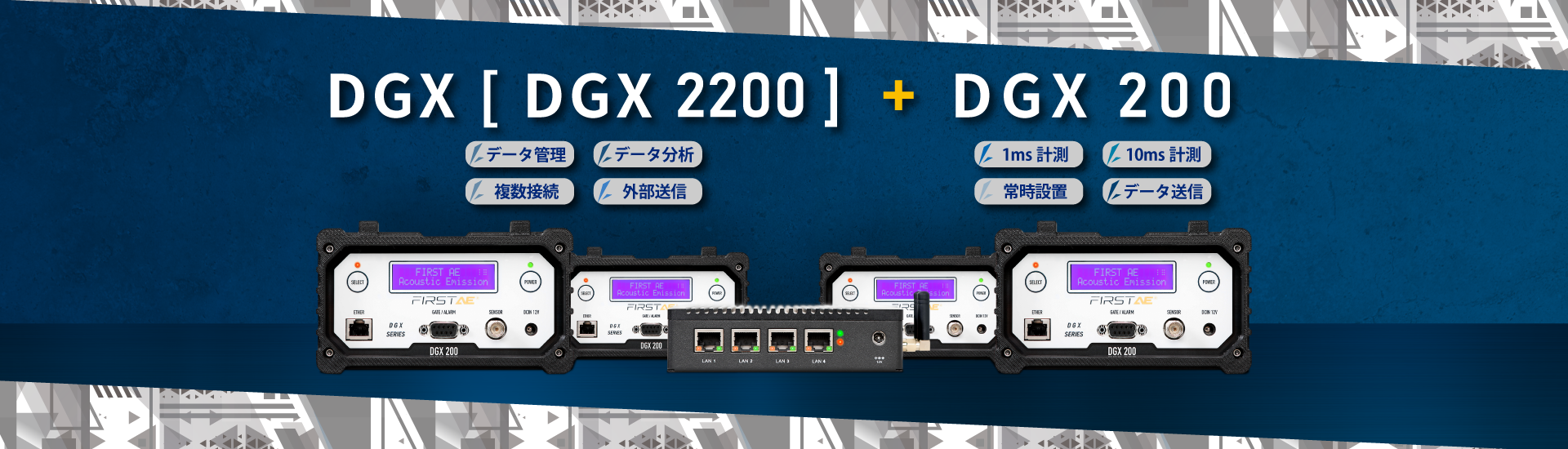

DGX 2200とDGX 200をLANケーブルで

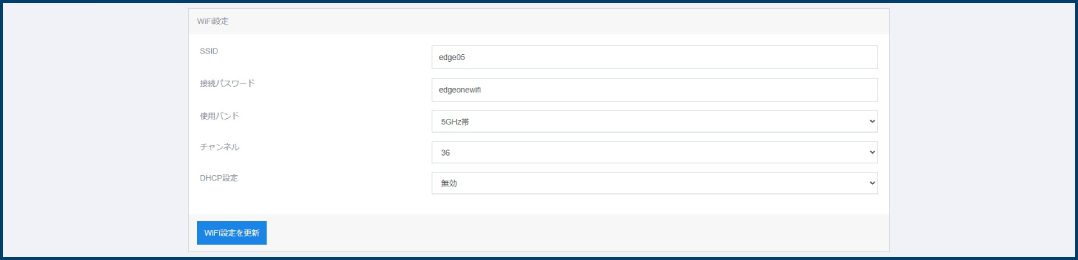

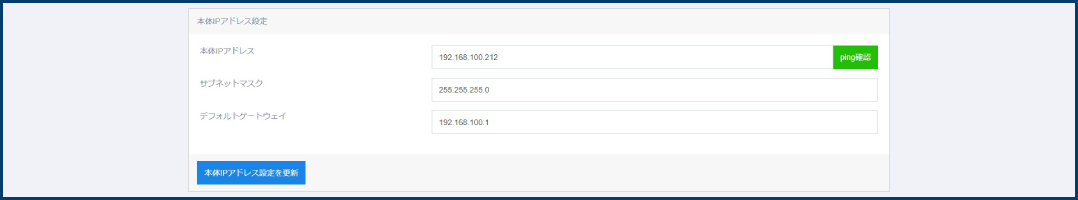

DGX 2200と表示端末をWi-FiもしくはLANケーブルで繋ぎネットワークを構築することで

DGX 2200とDGX 200をLANぇーブルで
DGX 2200と表示端末をWi-Fi
もしくはLANケーブルで繋ぎ
ネットワークを構築することで

AEデータの

受 信

計 測 制 御

設 定

を行うことができます

AEデータの

受 信

計 測 制 御

設 定

を行うことができます

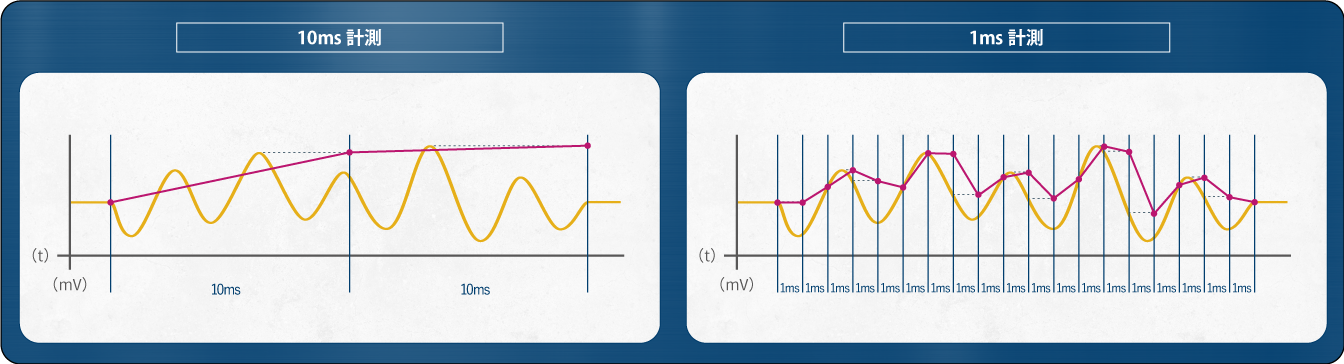

エッジ処理時間1ms計測を実現

高速で動作する設備に対応した1ms計測を搭載

運用パラメータ設定で 1ms / 10ms の切替えを行います

高速で動作する設備に対応した1ms計測を搭載

運用パラメータ設定で 1ms / 10ms の

切替えを行います

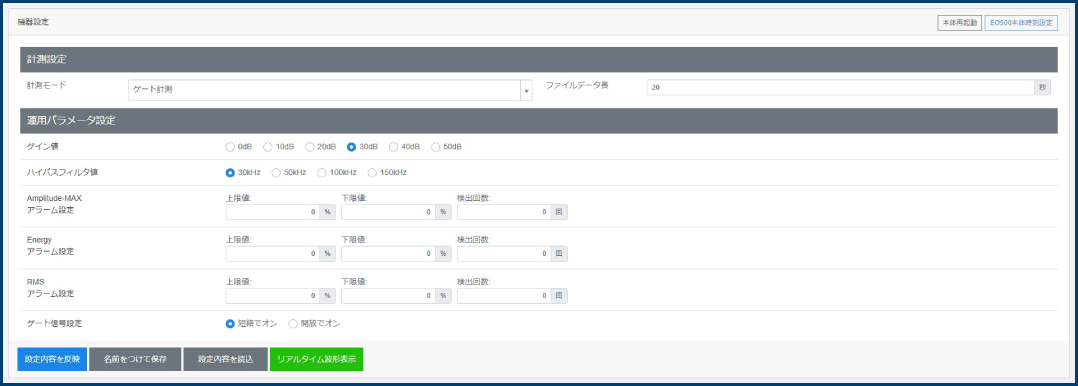

DGX 2200の設定画面では接続されているDGX 200の設定ができます
DGX 200を複数台接続している場合は接続対象を切替えながらそれぞれの設定を行います

DGX 2200の設定画面では接続されている
DGX 200の設定ができます

DGX 200を複数台接続している場合は接続対象を
切替えながらそれぞれの設定を行います

タグ機能でデータ管理、対象設備・箇所の
計測データを分類でき分析時の取扱いを簡単管理

タイマー計測、スケジュール計測など定量計測を
支える計測モードを搭載
保全の現場を支えるAEモニタリング

タグ機能でデータ管理、対象設備・箇所の計測データを分類でき
分析時の取扱いを簡単管理

タイマー計測、スケジュール計測など定量計測を支える計測モードを搭載
保全の現場を支えるAEモニタリング

タグ機能でデータ管理、対象設備・箇所の計測データを
分類でき分析時の取扱いを簡単管理

タイマー計測、スケジュール計測など定量計測を支える
計測モードを搭載、保全の現場を支えるAEモニタリング

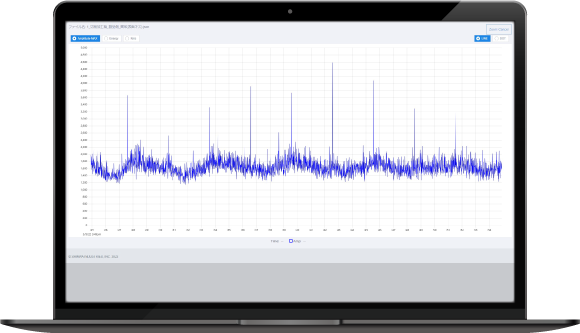

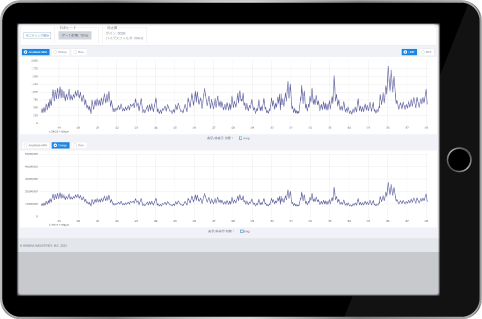

待機中または計測中にAEデータを波形でモニタリングすることができます

計測データを波形表示することができます

待機中または計測中にAEデータを波形で
モニタリングすることができます

計測データを波形表示することができます

ベアリング・減速機・その他摺動部品 の保全向け

機械加工用刃具 のメンテナンス時期や加工不良判断支援

プレス機 の金型欠損発生の判断支援

アーク溶接 の不良検出と不良種類の判断支援

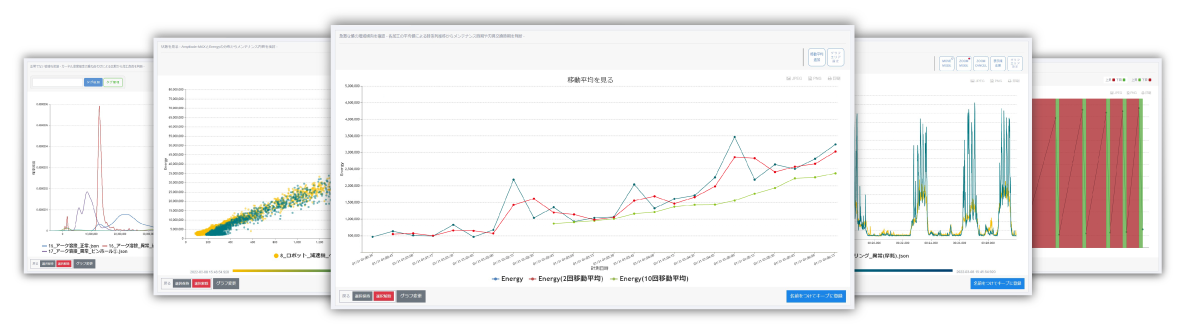

4つのシーンに合わせた 15種類のグラフ を搭載

搭載されたグラフを使って分析効率を大幅に向上させることができます

ベアリング・減速機・その他摺動部品
の保全向け

機械加工用刃具
のメンテナンス時期や加工不良判断支援

プレス機
の金型欠損発生の判断支援

アーク溶接
の不良検出と不良種類の判断支援

4つのシーンに合わせた
15種類のグラフを搭載

搭載されたグラフを使って分析効率を

大幅に向上させることができます

ダ ッ シ ュ ボ ー ド

現在の状態を一目で把握できるダッシュボードを搭載

ダッシュボードから詳細画面へ移行し詳細確認も可能

分析の結果、見出した判断基準を継続的なモニタリング運用として

実施することをサポート

現在の状態を一目で把握できる
ダッシュボードを搭載

ダッシュボードから詳細画面へ移行し
詳細確認も可能

分析の結果、見出した判断基準を
継続的なモニタリング運用として
実施することをサポート

上位連携

DGX 2200に保存された計測データを
クラウド、外部サーバ等上位に送信する機能を搭載
SMB、MQTT、AWS IoTに対応
AI連携も可能とするIoTゲートウェイとしてお役立ち

上位連携

DGX 2200に保存された計測データを
クラウド、外部サーバ等上位に
送信する機能を搭載

SMB、MQTT、AWS IoTに対応

AI連携も可能とする
IoTゲートウェイとしてお役立ち

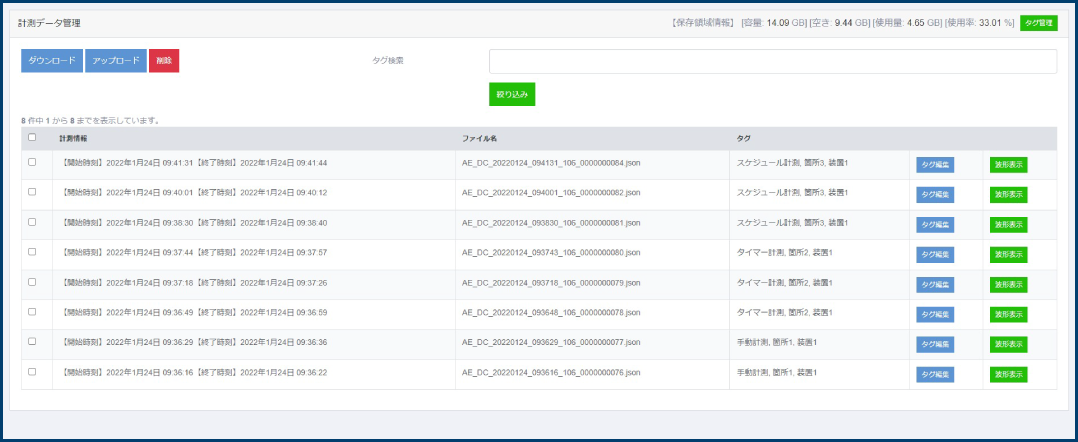

保存された計測データを一覧で管理

DGX 2200に保存されている計測データの波形表示・ダウンロード・削除

外部デバイスに保存されている計測データをアップロードすることができます

DGX 2200に保存されている計測データの
波形表示・ダウンロード・削除
外部デバイスに保存されている計測データを
アップロードすることができます
