FIRST AE® アコースティック・エミッションのリーディングブランド

AEセンサ・ケーブル・治具

機械・生産設備等の検出対象や検出したい現象に適したAEセンサを取り揃えています。また、取付けに必要な各種治具、計測環境に応じた各種ケーブルを取り揃えています

AEセンシングの選択はこちら

アコースティックエミションは、材料により発生するAEの周波数成分が異なります。また、伝搬経路によりその周波数成分は変化します。計測対象の材質や設置環境など、異なるさまざまな計測状況に対応できるAEセンサをご用意しています

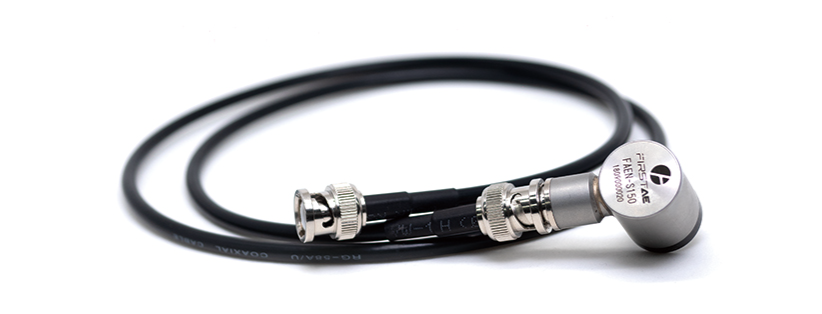

AEセンサには「プリアンプ内蔵型」と「共振型」があります。センサケーブルが1m以上の設置になる場合は、プリアンプ内蔵型AEセンサ(FAEN-S60I・FAEN-S150I)をご検討ください

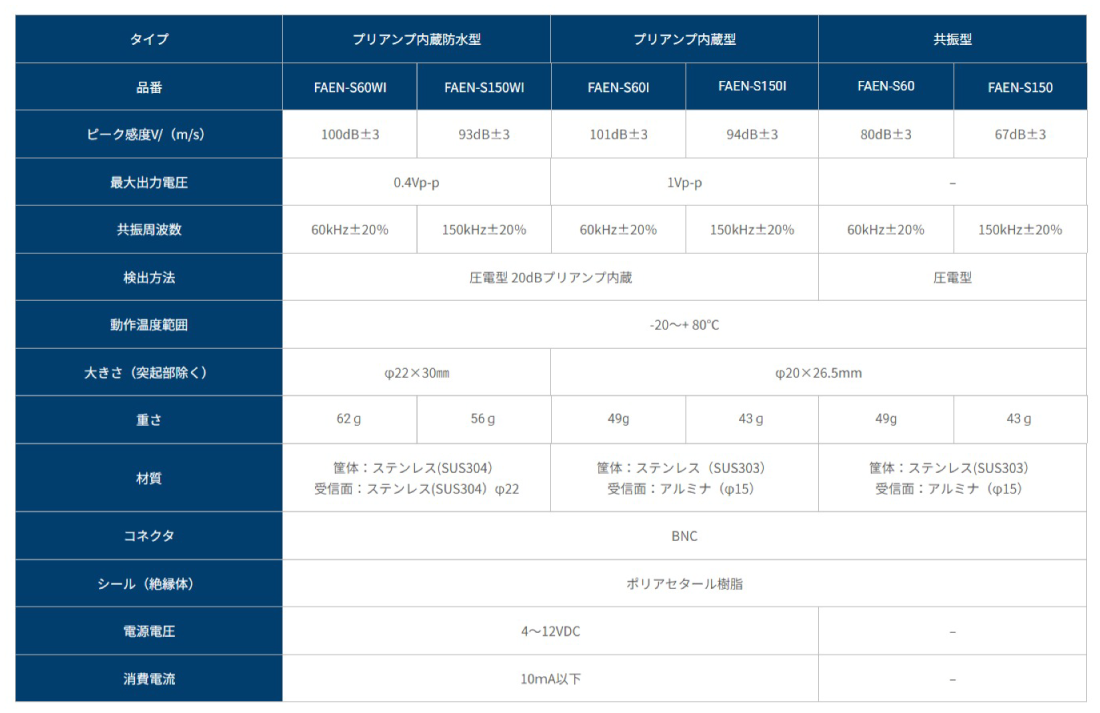

タイプ

プリアンプ内蔵防水型

プリアンプ内蔵型

共振型

品番

FAEN-S60WI

FAEN-S150WI

FAEN-S60I

FAEN-S150I

FAEN-S60

FAEN-S150

ピーク感度V/(m/s)

100dB±3

93dB±3

101dB±3

94dB±3

80dB±3

67dB±3

最大出力電圧

0.4Vp-p

1Vp-p

共振周波数

60kHz±20%

150kHz±20%

60kHz±20%

150kHz±20%

60kHz±20%

150kHz±20%

検出方法

圧電型 20dBプリアンプ内蔵

圧電型

動作温度範囲

-20~+ 80℃

大きさ(突起部除く)

φ22×30㎜

φ20×26.5mm

重さ

62g

56g

49g

43g

49g

43g

材質

筐体:ステンレス(SUS304)
受信面:ステンレス(SUS304)φ22

筐体:ステンレス(SUS303)
受信面:アルミナ(φ15)

筐体:ステンレス(SUS303)
受信面:アルミナ(φ15)

コネクタ

BNC

シール(絶縁体)

ポリアセタール樹脂

電源電圧

4~12VDC

消費電流

10mA以下

下記ページで、AEセンシングの特徴や、他のセンサとの違い、現場での利用用途について説明しています。あわせてご参照ください

AEセンサ固定治具

① Type 2:簡易マグネット固定治具
② Type 4:ネジ式 マグネット固定治具( Type 4W:防水版 )

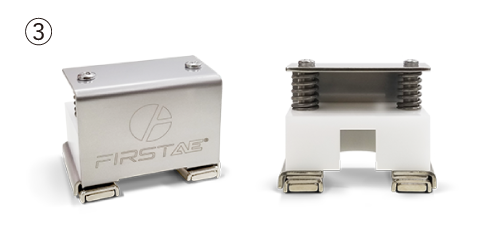

③ Type 5:バネ式 マグネット固定治具

現場や対象にカスタムした治具の製作も承ります

現場や対象にカスタムした治具の
製作も承ります

AEモニタリングを必要とする現場は、取付方法や温度等の環境も様々です。こういった諸条件に対応する治具も、現場に合わせて製作しています。お気軽にお問い合わせください

ケーブル
